Elektronik Pov-Led Display

bu bir örnek

[video=youtube;l4F8UbM-1t4]

bu benim daha çok hoşuma gidiyor.En azından evde kullanılır

bu sistemler 2 versiyondurlar 16 ve 32 bit

16 bitlik :

http://www.dioderiot.net/media/polar-led-pov/pov_16_board.png

32 bitlik :

http://www.dioderiot.net/media/polar-led-pov/pov_32_board.png

yapım aşamasında :

önde brad port da testi yapılır

http://www.dioderiot.net/media/polar-led-pov/thumbs/thumbs_1.jpg

ve baskıdevre çıkarılır :

http://www.dioderiot.net/media/polar-led-pov/thumbs/thumbs_2.jpg

ardından mikroişlemci ve transistörler öncelikle yerleştirilir :

http://www.dioderiot.net/media/polar-led-pov/thumbs/thumbs_3.jpg

Daha sonra diğer malzemeler :

http://www.dioderiot.net/media/polar-led-pov/thumbs/thumbs_4.jpg

Döndüren aksam yani motoru marka model farketmez sadece 3 kutuplu yani 7 sarımlı bir rotoru olması yeterli.Mesela aşağıdaki resimde de görüldüğü gibi elemanlar Power sapley fanı kullanmışlar :

http://www.dioderiot.net/media/polar-led-pov/thumbs/thumbs_5.jpg

ve çalışımından resimler :

http://www.dioderiot.net/media/polar-led-pov/thumbs/thumbs_6.jpghttp://www.dioderiot.net/media/polar-led-pov/thumbs/thumbs_7.jpg

http://www.dioderiot.net/media/polar-led-pov/thumbs/thumbs_8.jpg

Not : Yapmak isteyenlere bir tavsiyem var.Çoğu kişi devreye nasıl enerji verebileceğini bulamayıp pil takıyorlar.Fakat piller de pek uzun ömürlü değiller.Bu yüzden tavsiyem enerjiyi devreye motor kömürlerinden alıp ince bir kablo ie stator boşluğundan almanızdır.Ben denedim oluyor.

Çok güzel eline sağlık ama bunu yapacak bilgim yok maalesef, benim gibi konuda bilgisiz biri için bi önerin varmı ?

bu da diklemesine led li olan bir tasarım

http://farm4.static.flickr.com/3152/2709087413_dd74467447.jpg

--------------------

Çok güzel eline sağlık ama bunu yapacak bilgim yok maalesef, benim gibi konuda bilgisiz biri için bi önerin varmı ?

valla herkez bunu yapabilir fakat içindeki o programları yazmak sorun 5 yıldır veremiyorum o dersi var gerisini sen düşün

internetten malzeme ve baskıdevreleri bulabilirsin ama motordan devreye enerji alımı biraz zor oraya kadar getir işi tarif ederim gerisini içine atacağın programlarda var internette fakat o programları devreye atabilmen için mikroişlemci programlayıcısı lazım onu da bi meslek lisesinden rica edebilirsin orda yoksa en yakın üniversiteye.Yapabilirsin yani biraz uğraş yeter

Yanlis bölüm seçmişim ben

bu planı ve malzemeleri

http://www.akikorhonen.org/uploaded/2008/07/led_display_schematics_1.png

bu baskıdevresi

http://www.akikorhonen.org/uploaded/2008/07/led_display_pcb_1.png

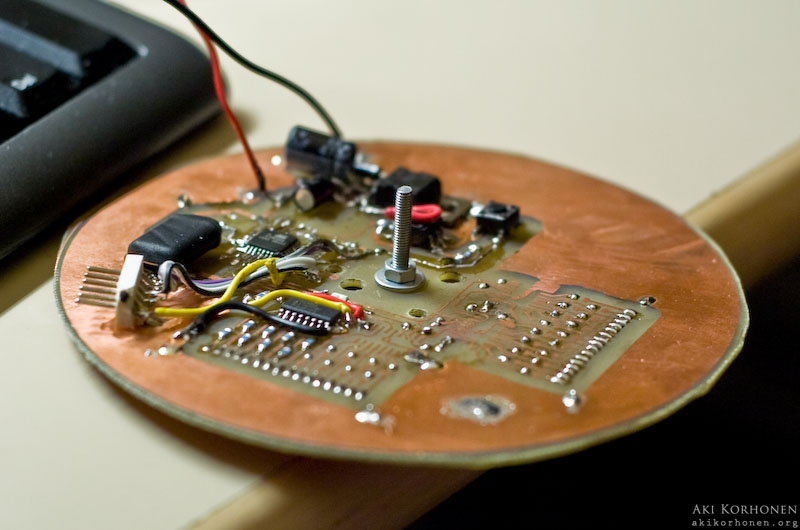

http://www.akikorhonen.org/uploaded/2008/07/m_ak07058.jpg

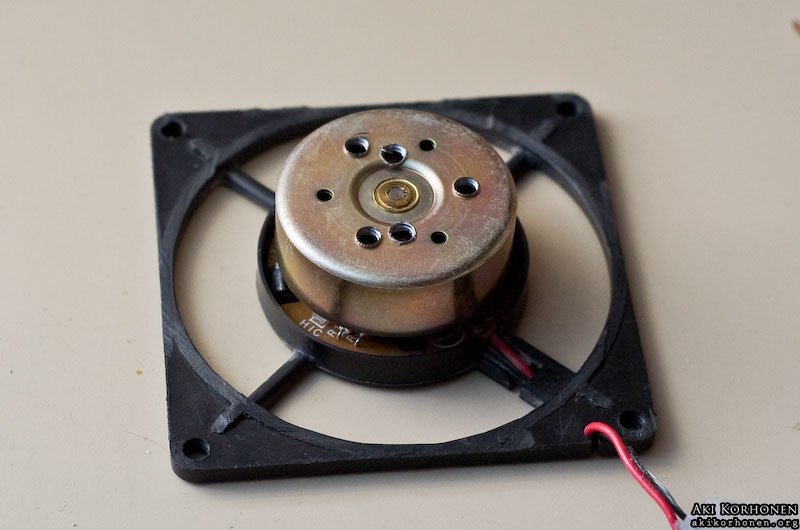

http://www.akikorhonen.org/uploaded/2008/07/m_ak07056-280x185.jpg

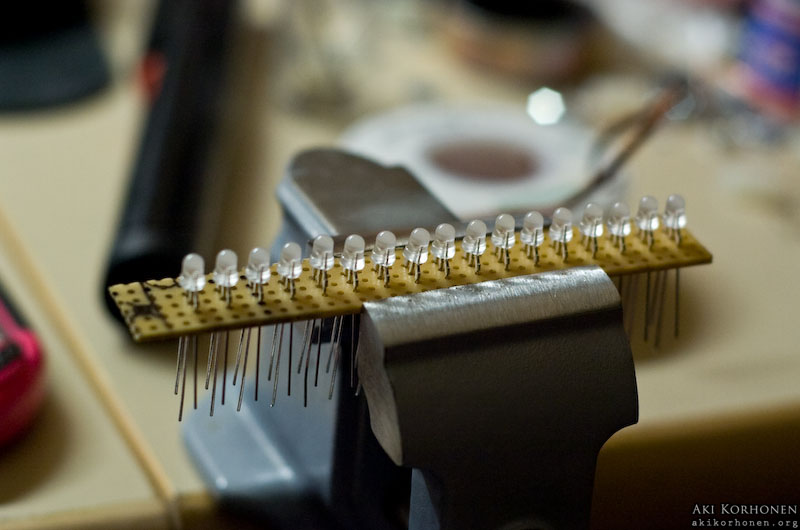

http://www.akikorhonen.org/uploaded/2008/07/m_ak07422-280x185.jpg

http://www.akikorhonen.org/uploaded/2008/07/m_ak07423-280x185.jpg

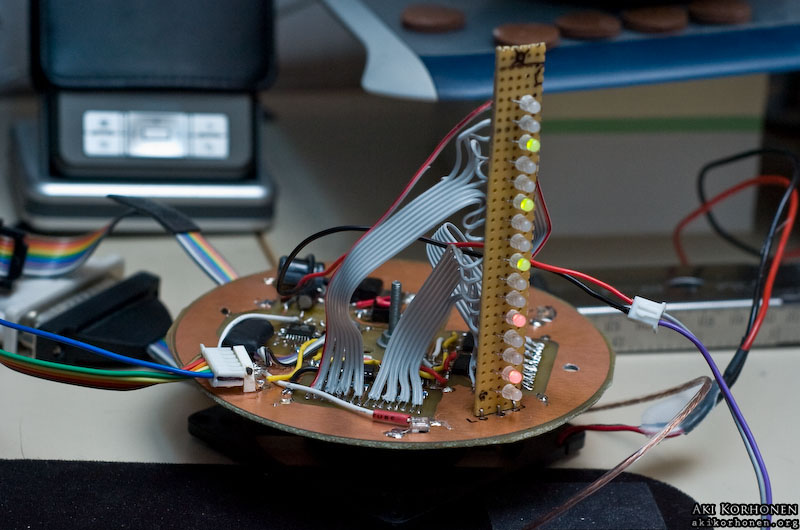

http://www.akikorhonen.org/uploaded/2008/07/m_ak07437-280x185.jpg

http://www.akikorhonen.org/uploaded/2008/07/m_ak07439-280x185.jpg

http://www.akikorhonen.org/uploaded/2008/07/m_ak07534-185x280.jpg

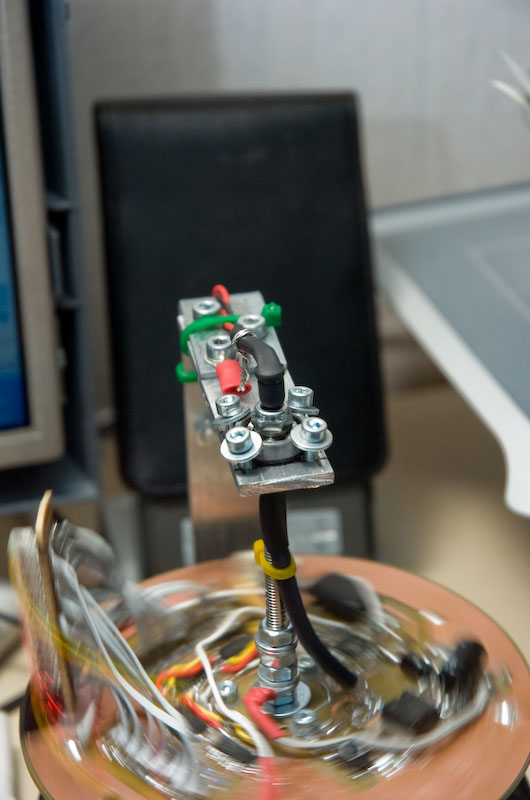

http://www.akikorhonen.org/uploaded/2008/07/m_ak07545-185x280.jpg http://www.akikorhonen.org/uploaded/2008/07/m_ak07536-185x280.jpg

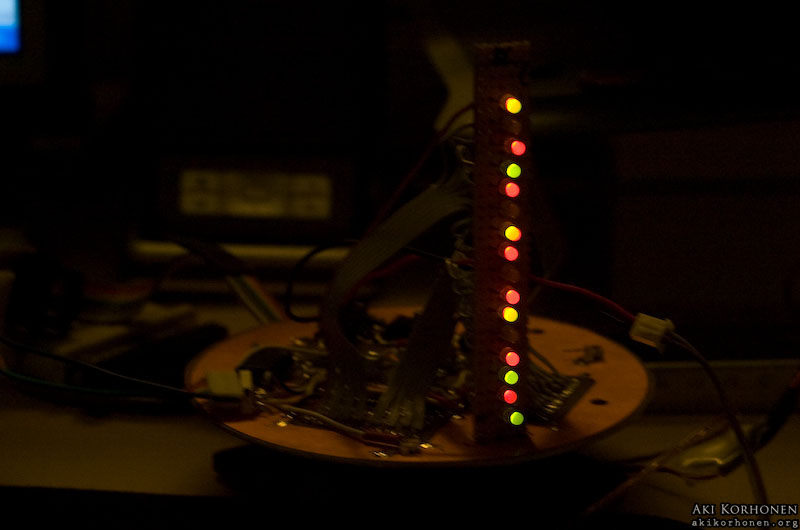

http://www.akikorhonen.org/uploaded/2008/07/m_ak07540-280x185.jpg

http://www.akikorhonen.org/uploaded/2008/07/m_ak07543-280x185.jpg

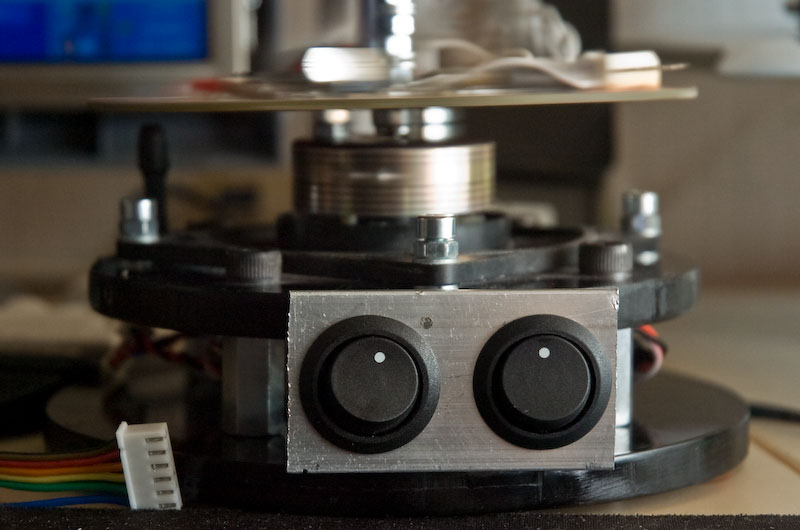

http://www.akikorhonen.org/uploaded/2008/07/m_ak07538-280x185.jpg

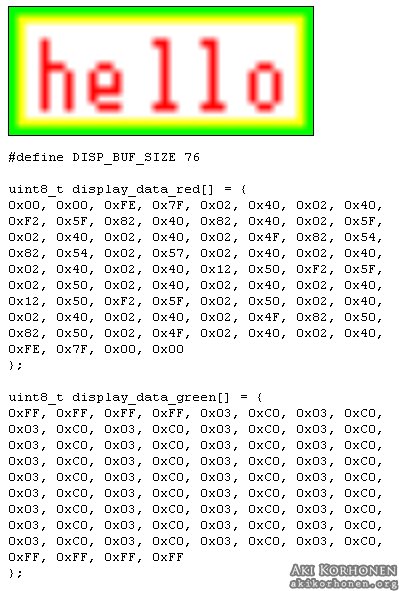

al sana hello programı

http://www.akikorhonen.org/uploaded/2008/07/led_display_helloworld-189x280.png http://www.akikorhonen.org/uploaded/2008/07/m_ak07528-185x280.jpg

a buda videosu

Çok güzeller yav . Acayip ilgimi çekti ama bilgi birikim lazım .

yok hahu üstte verdiğim baskıdevre şeklini ve malzeme çizelgesini al git elektronikçiler çarşısına devreyi hazırlar onlar çizer malzemeleri de verirler kağıda baka baka yerşeştirirsin tek sorun alete programı yüklemekte ama onu da makinaları varsa orada yükletebilirsin internette çok değişik programlar var bunlar için

Hmm aslında çok güzel olaylar yav. Hatta direk birşey geldi aklıma . Ama zor işte.. Hazır yapmak isteyince elektronikçiler halledebiliyormuş dediğine göre o zaman. Tasarım yapmak için lazım ama demi bilgi birikim?

elektronik malzeme satan yerlerde programlayıcılar satılıyor. PIC microcontroller icin 30 ytl falan işi gorcek birşey alırsın. digerleride assagı yukarı aynıdır. hic yapmayan biri için zor ama eglenceli bir ugras.

yoo aslında zor değil sadece malzemeleri yakmadan lehimleyebilirsen internet üzerinde hazır programlar mevcut yukarıda ben de verdim örnek program 'hello' yazdırmak için onu bir bilgisayarcıya gittiğinde 3-5 t karşılığı yükletirsin istediğin programı

bende bu youtubedeki saatin yazılımını aradım ama bi türlü bulamadım. çok zaman olmuş forma yazalı ama eğer aktifseniz bu yazılım varmı diye sorcaktım

bu bir örnek



[video=youtube;l4F8UbM-1t4]



bu benim daha çok hoşuma gidiyor.En azından evde kullanılır



bunun yazılımı var mı elinde? çok aradım ama bulamadım



Notlarım arasında bulamadım ben de yeniden bakınca konuya gaza geldim bulunca paylaşırım burada

Kendimiz Nasil Yazariz Mesela (gnoxis). Yazilim Önerirmisin Gözümüzü Yaniltalim Değilmi

Hazir Yazilmis Yazilar Özellikle (Saat Süperdi) Nekadar Yazilim Varsa Paylasirmisin Birde Yazilimi İslemciye Nasil Yükleyecez Gerisini Ben Yaparim Hizli Cevap

http://320volt.com/wp-content/uploads/2009/06/pervane-kayan-yazi-pow-pov-saat.png

Sunu Verim

http://320volt.com/wp-content/uploads/2008/03/havasa-yazi-isis-devre-semasi.jpg

İşte sıkıntı orada zaten yapmaya yapmaya unutmuşum elimde yazılım programı var ama yazamıyorum kullanmayı unutmuşum cidden Dün gece uğraştım bunları geçtim sıradan bir veriyi a yazıcısından b yazıcısına yazdırırken hatalar yaptım hazır yazılımlar en güzeli bakayım araştırıyorum sitelerin çoğu kapanmış sanırım bulamadım henüz. Sen de arayabilirsin mesela '' pov led display yazılımlar vs...'' benzeri anahtar kelimelerle zaman alır benim bunu çözmem (ya da programda bir hata var). ClockFonts diye bir program binary olarak giriyorsun Hex e o hellodaki gibi gerekli şeylere çeviriyor da resmen talihim yok bahtım kara hiç bir şey çalışmıyor

Hazırları bir bulmaya karar verdim önce bakalım. Her şeyi ayarlayınca mikroişlemciye verileri yüklemek için aletler satılıyor ama diğer mesajlarda da söylemiştim bir meslek lisesi , yüksek okul veya üniversiteye gidip rica edersen sanırım geri çevirmezler.

Ben neden bu konuyu kendim açmıştım gibi hatırlıyorum Neyse teşekkürler.

Bulamiyorum Ama Mutlaka Bulmam Lazim Cok Hosuma Gitti Yav
